Pierwsze kroki

Ten przewodnik przeprowadzi Cię przez pierwszą konfigurację, abyś mógł zacząć wiarygodnie odczytywać dane z licznika.

Czego potrzebujesz

• Urządzenie ZiggyMeter (zasilane bateriami lub przez USB‑C)
• Dostęp do interfejsu optycznego licznika (bez konieczności otwierania licznika)
• Telefon lub laptop do przeprowadzenia konfiguracji
• Jedno z poniższych, w zależności od planowanego sposobu połączenia:
  • Dane dostępowe do sieci Wi‑Fi, lub
  • Koordynator Zigbee (jeśli dołączasz do sieci Zigbee).

ZiggyMeter

• 1 Antena
• 2 Komora baterii
• 3 USB-C
• 4 Interfejs optyczny z magnesem
• 5 Przycisk

Licznik

ZiggyMeter współpracuje tylko z licznikami posiadającymi interfejs optyczny zgodny z normą IEC 62056‑21. Zazwyczaj można go rozpoznać jako okrągły port optyczny z dwoma „oczkami” na przedniej części licznika.

Dodatkowo licznik musi obsługiwać protokół opisany w normie IEC 62056‑21:2002. Wspierane są tryby A, B, C i D; tryb E nie jest obsługiwany.

DANGER

DLMS, DLMS/COSEM, SML, M‑Bus oraz ANSI C12.18/19 nie są obsługiwane. Liczniki oznaczone którymikolwiek z tych standardów nie są kompatybilne z ZiggyMeter.

Funkcje przycisku

Funkcja	Działanie	Komentarz
RESET FABRYCZNY	Przytrzymaj przycisk przez 10 s podczas włączania	Resetuje wszystkie ustawienia
RESET ZIGBEE	Przytrzymaj przycisk przez 4 s	Urządzenie może dołączyć do nowej sieci Zigbee
ODCZYT LICZNIKA	Pojedyncze kliknięcie	Wymusza odczyt danych z licznika
AKTYWUJ WIFI	Podwójne kliknięcie	Dołącza do skonfigurowanej sieci Wi‑Fi lub uruchamia Access Point

Dioda LED

Kolor	Wzór	Wizualizacja	Komentarz
Czerwony	3 mignięcia		Przy włączeniu zasilania sygnalizuje gotowość urządzenia
Czerwony	ciągły		Trwa odczyt z licznika
Czerwony	powoli miga		Parowanie Zigbee

Metoda połączenia

Masz dwie opcje integracji ZiggyMeter ze swoją infrastrukturą.

Wi‑Fi

Zalety

• Dostęp do interfejsu WWW
• Integracja z lokalnymi sieciami TCP/IP lub Internetem
• Jedyny sposób na dostęp do API
• Możliwość wykorzystania istniejącej infrastruktury Wi‑Fi
• Zawsze połączony z siecią przy zasilaniu DC
• Dostęp do wszystkich danych z licznika

Wady

• Wysokie zużycie energii
• Zalecane przy zasilaniu sieciowym
• Przy zasilaniu bateryjnym należy ograniczyć liczbę odczytów, aby oszczędzać energię

Zigbee

Zalety

• Idealne dla urządzeń zasilanych bateryjnie
• Niższe zużycie energii niż Wi‑Fi
• Sieć mesh może poprawić niezawodność w trudnych lokalizacjach
• Dobrze współpracuje z wieloma ekosystemami smart home poprzez koordynatora Zigbee
• Możliwość rozszerzenia zasięgu za pomocą routerów/repeaterów w sieci Zigbee

Wady

• Wymaga koordynatora Zigbee (bramki/adaptera USB) i procesu parowania
• Brak bezpośredniego dostępu do urządzenia przez sieć TCP/IP
• Integracje mogą się różnić w zależności od koordynatora/oprogramowania
• Tylko ograniczony zestaw punktów danych może być udostępniony przez specyfikację/integrację Zigbee

Wstępna konfiguracja

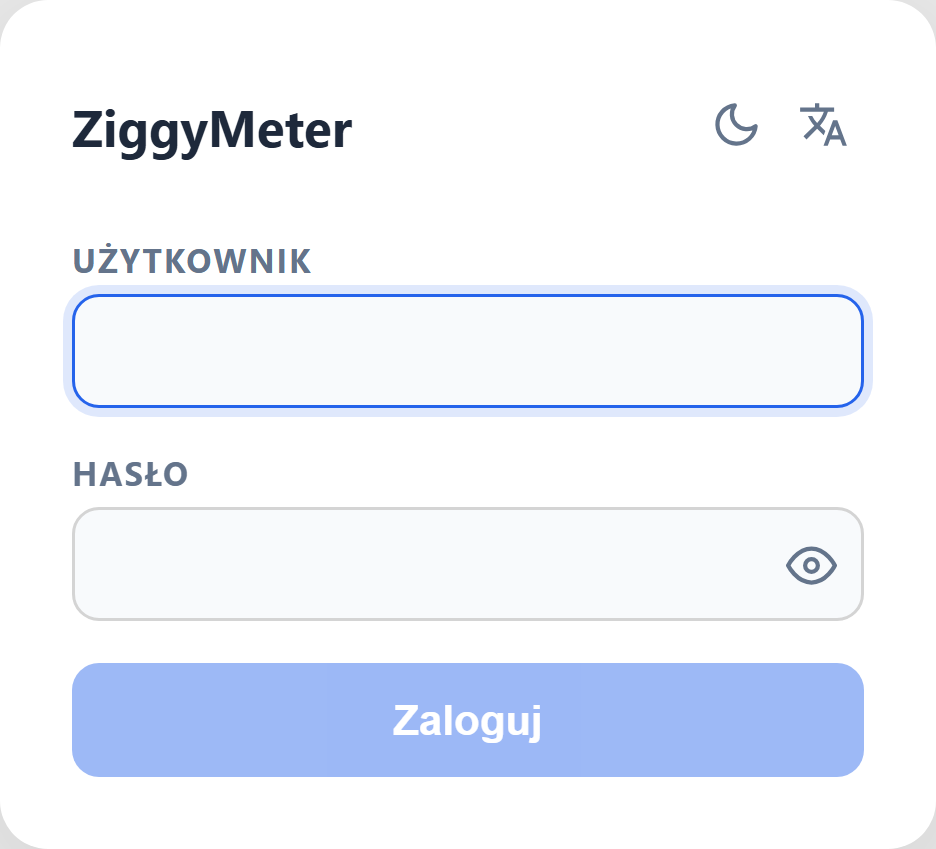

Zigbee jest najprostszą metodą połączenia. Jednak w przypadku wstępnej konfiguracji zaleca się włączenie Wi‑Fi i skorzystanie z opcji konfiguracji w interfejsie WWW. Wi‑Fi zapewnia również lepsze narzędzia diagnostyczne w przypadku problemów z łącznością z licznikiem.

Zasilanie

Zasilanie bateryjne

Włóż dwie baterie AAA. Upewnij się, że bieguny dodatni ⊕ i ujemny ⊖ są ułożone zgodnie z oznaczeniami. Urządzenie jest zabezpieczone przed odwrotną polaryzacją.

Zasilanie USB-C

Można podłączyć standardowy zasilacz 5 W USB-C. Jest to zalecana konfiguracja do pracy przez Wi-Fi lub podczas wstępnej konfiguracji.
