Zigbee
Zarządza układem radiowym Zigbee, żeby urządzenie mogło dołączyć do Twojej sieci kratowej i raportować dane energetyczne przy znacznie mniejszym poborze prądu niż przez Wi-Fi.
Procedurę dołączania opisuje Konfiguracja Zigbee.

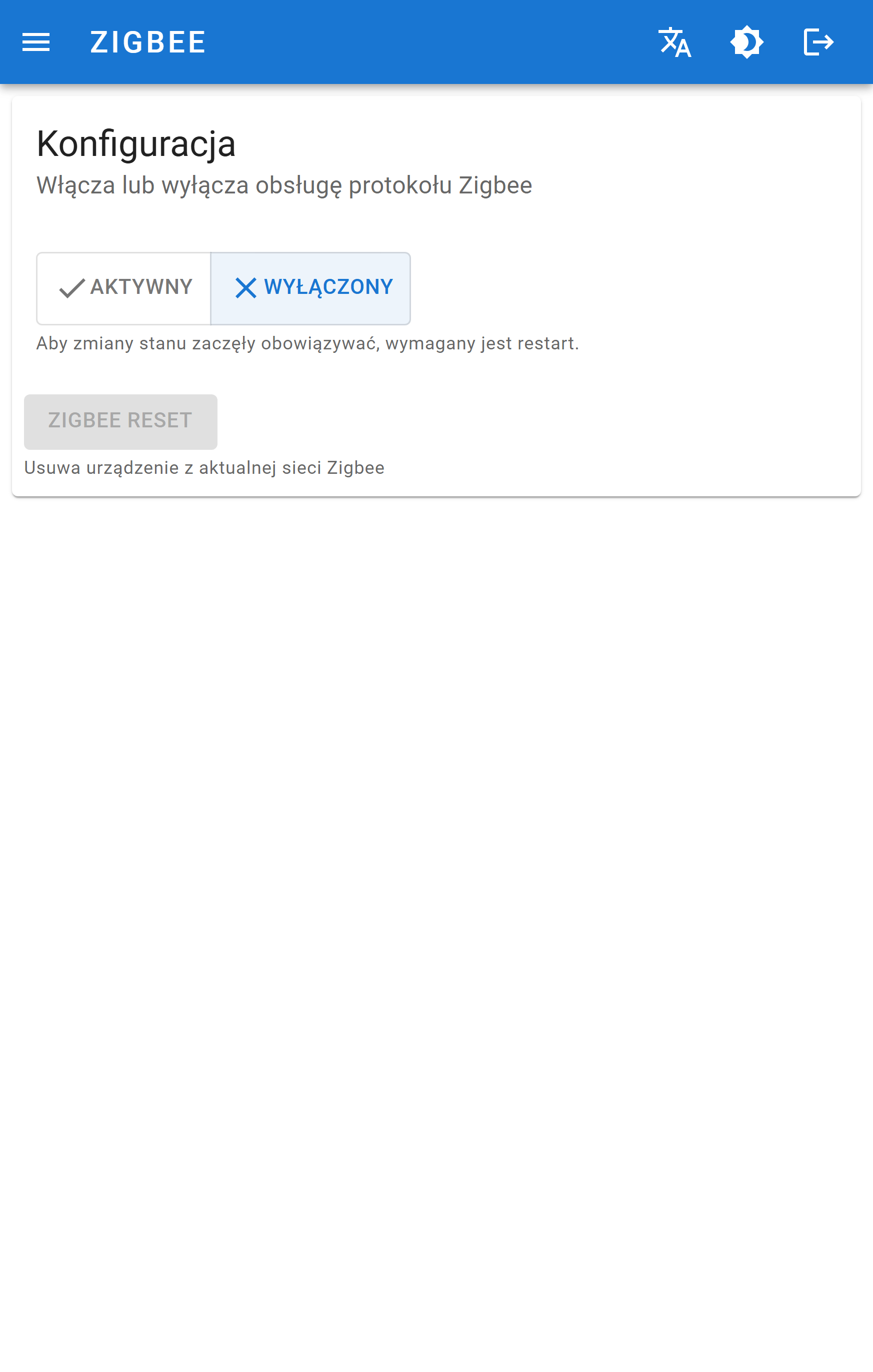

Konfiguracja
| Element | Znaczenie |
|---|---|
| AKTYWNY / WYŁĄCZONY | Włącza lub wyłącza układ radiowy Zigbee. Jest domyślnie wyłączony. |
| Zapisuje wybór. Żeby zmiana stanu zadziałała, potrzebny jest restart. | |
| Usuwa urządzenie z bieżącej sieci Zigbee i wraca do trybu parowania. |
WARNING
Zmiana stanu włączenia restartuje urządzenie, co na kilka sekund przerywa bieżącą sesję webową.
Sieć
Wypełnia się po dołączeniu urządzenia do sieci. Adresy są pokazywane szesnastkowo.
| Pole | Znaczenie | Przykład |
|---|---|---|
| Kanał | Kanał radiowy sieci, 11–26 | 11 |
| Krótki adres | 16-bitowy adres sieciowy przydzielony przez koordynator | 0x7966 |
| Rozszerzony Pan Id | 64-bitowy unikalny identyfikator sieci Zigbee | 0x0f887f79de0fc78c |
| Pan Id | 16-bitowy identyfikator Personal Area Network | 0xfe67 |
TIP
Puste pola oznaczają, że urządzenie nie dołączyło. Sprawdź, czy Zigbee jest włączone, czy koordynator ma otwarte zezwolenie na dołączanie i czy urządzenie jest w zasięgu koordynatora albo routera zasilanego z sieci.
Co udostępnia urządzenie
Dwa punkty końcowe, wyłącznie standardowe klastry ZCL:
| Punkt końcowy | Zawartość |
|---|---|
| 1 | Basic, Power Configuration, Identify, On/Off (przełącza Wi-Fi), Temperature Measurement, OTA Upgrade |
| 2 | On/Off (wyzwala odczyt licznika), Simple Metering, Electrical Measurement |
Pełna lista atrybutów: Integracje → Zigbee.
