Zigbee
Verwaltet das Zigbee-Funkmodul, damit das Gerät Ihrem Mesh beitreten und Energiedaten mit weit weniger Strom als über WLAN melden kann.
Die Vorgehensweise beim Beitritt finden Sie unter Zigbee einrichten.

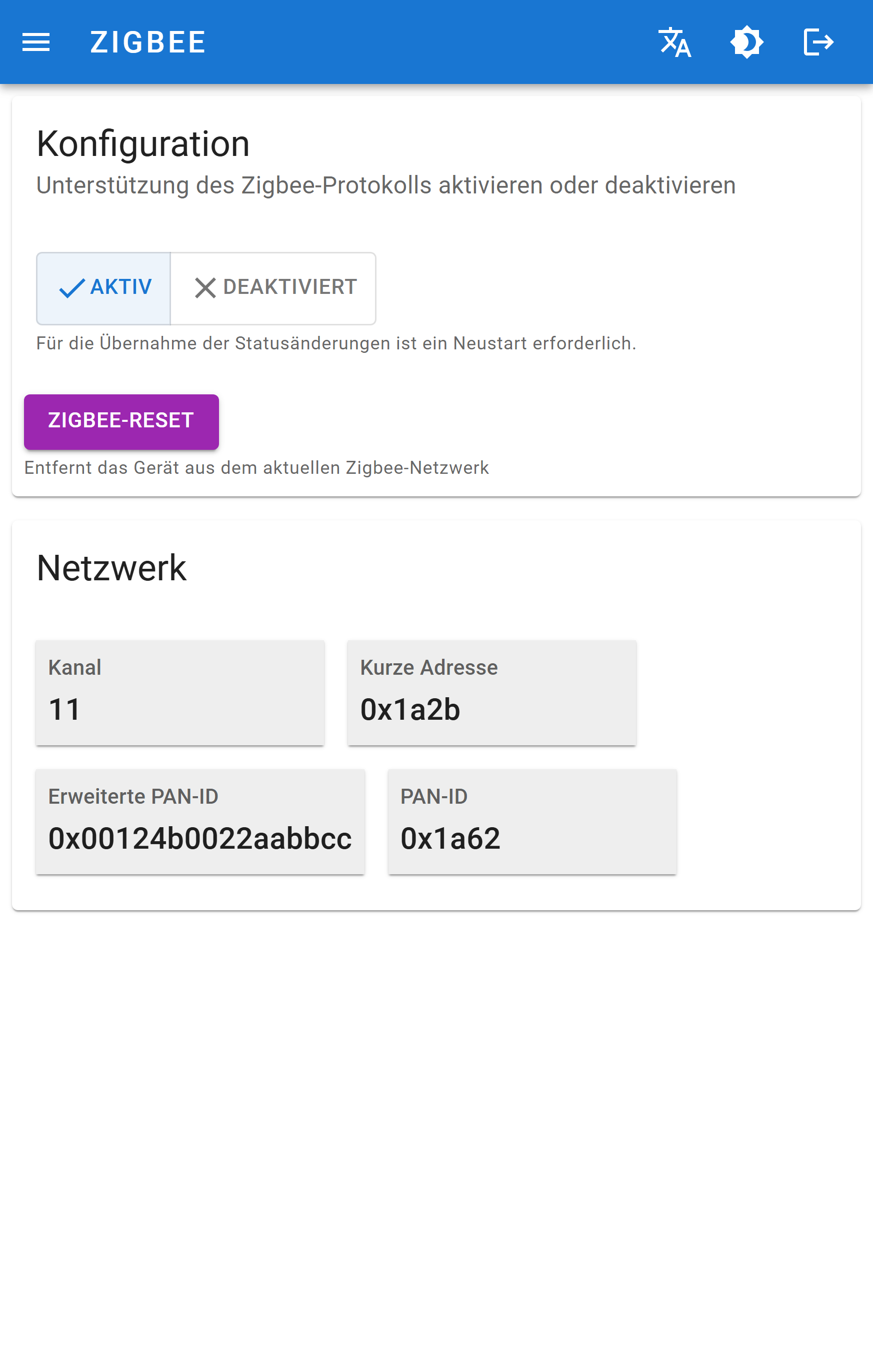

Konfiguration
| Bedienelement | Bedeutung |
|---|---|
| AKTIVIERT / DEAKTIVIERT | Schaltet das Zigbee-Funkmodul ein oder aus. Es ist standardmäßig deaktiviert. |
| Speichert die Auswahl. Damit Zustandsänderungen wirksam werden, ist ein Neustart nötig. | |
| Entfernt das Gerät aus seinem aktuellen Zigbee-Netz und geht wieder in den Kopplungsmodus. |
WARNING
Das Ändern des Aktivierungszustands startet das Gerät neu, wodurch die aktuelle Websitzung für einige Sekunden abbricht.
Netzwerk
Wird ausgefüllt, sobald das Gerät einem Netz beigetreten ist. Adressen werden hexadezimal angezeigt.
| Feld | Bedeutung | Beispiel |
|---|---|---|
| Kanal | Funkkanal des Netzes, 11–26 | 11 |
| Kurze Adresse | 16-Bit-Netzwerkadresse, vom Koordinator vergeben | 0x7966 |
| Erweiterte PAN-ID | 64-Bit-Kennung des Zigbee-Netzes | 0x0f887f79de0fc78c |
| PAN-ID | 16-Bit-Kennung des Personal Area Network | 0xfe67 |
TIP
Leere Felder bedeuten, dass das Gerät nicht beigetreten ist. Prüfen Sie, ob Zigbee aktiviert ist, ob der Beitritt am Koordinator freigegeben ist und ob das Gerät in Reichweite des Koordinators oder eines netzbetriebenen Routers liegt.
Welche Daten das Gerät im Zigbee-Netz bereitstellt
Zwei Endpunkte, ausschließlich standardmäßige ZCL-Cluster:
| Endpunkt | Inhalt |
|---|---|
| 1 | Basic, Power Configuration, Identify, On/Off (schaltet WLAN um), Temperature Measurement, OTA Upgrade |
| 2 | On/Off (löst eine Zählerauslesung aus), Simple Metering, Electrical Measurement |
Vollständige Attributliste: Integrationen → Zigbee.
