Zählerauslesungen

Eine Auslesung ist ein vollständiges Gespräch mit dem Zähler. ZiggyMeter baut die optische Verbindung auf, identifiziert den Zähler, holt alle Datenpunkte ab, die es abfragen soll, schließt die Verbindung und veröffentlicht das Ergebnis.

Nichts wird dauerhaft gestreamt — der Zähler wird abgefragt, und was Sie sehen, ist immer das Ergebnis der letzten Auslesung.

Was eine Auslesung auslöst

Auslöser	Wo
Zeitplan	Automatisch, siehe unten
Taste	Ein kurzer Klick
Webinterface	Zähler → Auslesung → AUSLESEN
REST-API	GET /api/v1/iec62056/read
Zigbee	On/Off-Schalter auf Endpunkt 2

Zeitplan

Einstellbar unter Zähler → Zeitplan. Ein Zeitplan besteht aus drei Teilen: einer Einheit, einem Intervall und einem Auslösezeitpunkt, der dem Gerät sagt, wo innerhalb des Intervalls ausgelesen wird.

Einheit	Mögliche Intervalle	Verwendete Zeitfelder
Minuten	1, 5, 10, 15, 30	keine — liest alle n Minuten
Stunden	1, 2, 4, 8, 12	Minute innerhalb der Stunde
Tage	1, 7, 14, 28	Stunde und Minute
Monate	1, 2, 3, 6	Tag im Monat (1–28), Stunde und Minute

Ein Beispiel: Einheit Stunden, Intervall 4, Auslöseminute 0 liest um 00:00, 04:00, 08:00 und so weiter. Einheit Monate, Intervall 1, Tag 1, Zeit 06:00 liest einmal im Monat am Ersten um sechs Uhr morgens.

INFO

Der Tag im Monat ist auf 1–28 begrenzt, damit ein monatlicher Zeitplan in jedem Monat auslöst, auch im Februar.

Das richtige Intervall wählen

Der Kompromiss lautet Auflösung gegen Stromverbrauch.

Situation	Empfohlener Startwert
Versorgung über USB-C oder Netzteil	1 Stunde
Batteriebetrieb über Zigbee	24 Stunden
Ersteinrichtung oder Fehlersuche	1 Minute, danach reduzieren

Jede Auslesung weckt das Funkmodul, deshalb ist im Batteriebetrieb die Auslesehäufigkeit der entscheidende Faktor für die Lebensdauer der Zellen. Siehe Stromversorgung und Batterien.

WARNING

Ein Minutentakt im Batteriebetrieb leert ein Paar AAA-Zellen schnell. Nutzen Sie ihn, um die optische Verbindung nachzuweisen, und stellen Sie dann ein realistisches Intervall ein.

Was eine Auslesung enthält

Jeder Wert trägt einen OBIS-Code — die genormte Kennung, die im europäischen Messwesen verwendet wird. Eine typische einphasige Auslesung sieht so aus:

OBIS	Bedeutung	Beispiel
1-0:1.8.0	Bezogene Wirkenergie, gesamt (Import)	4244,88 kWh
1-0:2.8.0	Eingespeiste Wirkenergie, gesamt (Export)	4134,77 kWh
1-0:1.7.0	Momentane bezogene Wirkleistung	0,076 kW
1-0:11.7.0	Momentaner Strom	0,324 A
1-0:12.7.0	Momentane Spannung	234,98 V

Welche Codes erscheinen, hängt ganz von Ihrem Zähler ab und davon, wie der Versorger ihn konfiguriert hat. Codes auf .8.1 und .8.2 sind Tarifregister (Tag/Nacht). Werte können eine Abrechnungsperiode wie *101 enthalten.

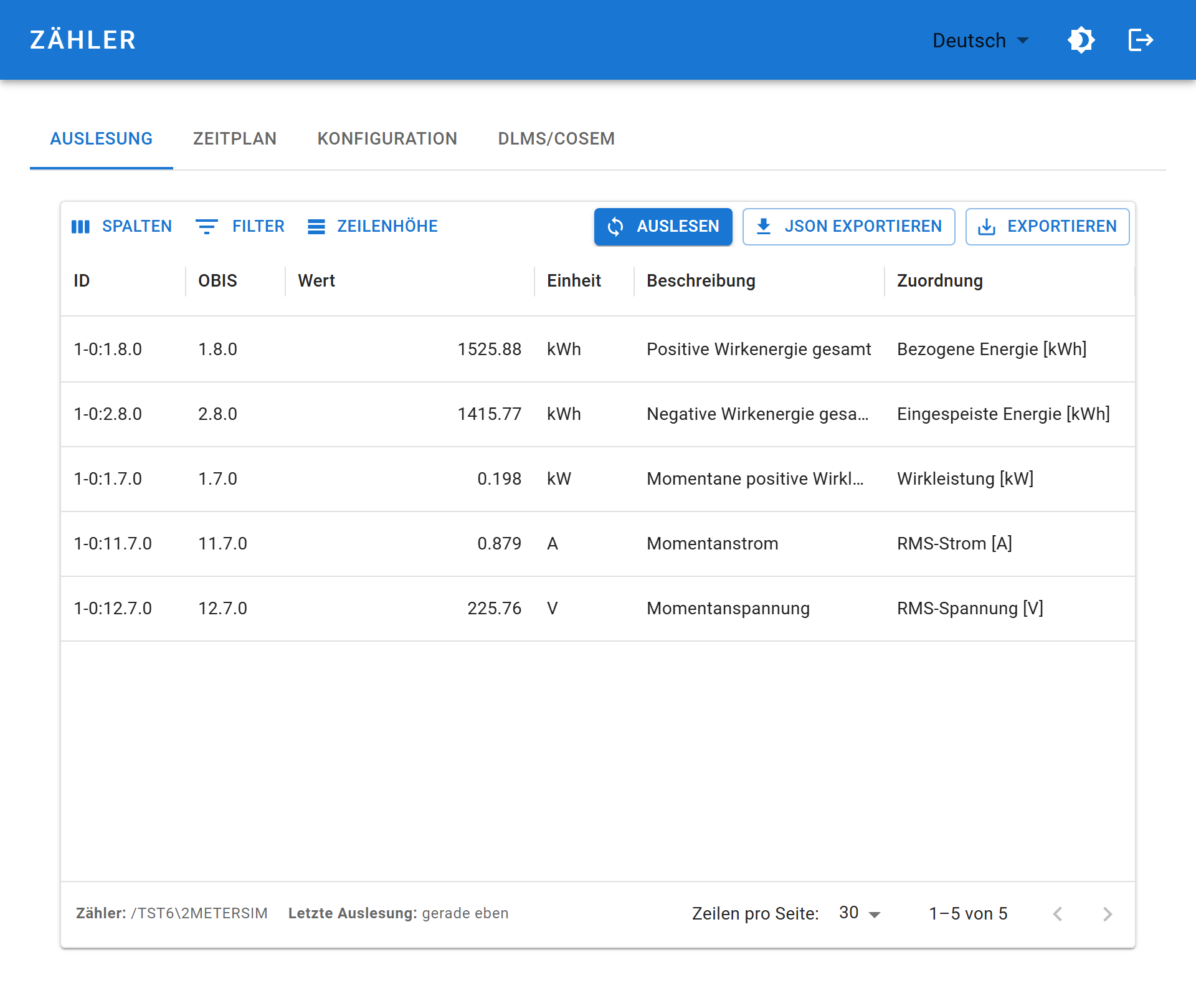

Die Seite Zähler → Auslesung zeigt den Rohwert, die ausgewertete Zahl mit Einheit und eine Beschreibung in Ihrer Oberflächensprache.

Wohin die Messwerte gehen

Ziel	Verhalten
Webinterface	Letzte Auslesung, im Gerätespeicher gehalten
REST-API	/iec62056/last liefert dieselben Daten ohne erneute Auslesung
Home Assistant	Nach jeder Auslesung an die REST-API von Home Assistant übertragen
Zigbee	Auf ZCL-Attribute abgebildet und an den Koordinator gemeldet

INFO

Messwerte werden auf dem Gerät nicht aufgezeichnet. ZiggyMeter hält nur die letzte Auslesung. Die Langzeithistorie gehört in das System, das die Daten entgegennimmt — Home Assistant, InfluxDB, Ihre eigene Datenbank.

Zigbee-Zuordnung

Für Zigbee wird jeder OBIS-Code einem ZCL-Cluster und -Attribut zugeordnet. Die Voreinstellung deckt die häufigen Codes ab:

OBIS	Cluster / Attribut	Bedeutung
1-0:1.8.0	0x0702 / 0x0000	Bezogene Energie (Summation delivered)
1-0:2.8.0	0x0702 / 0x0001	Eingespeiste Energie (Summation received)
1-0:1.7.0	0x0B04 / 0x050B	Wirkleistung, Phase A
1-0:11.7.0	0x0B04 / 0x0508	Effektivstrom, Phase A
1-0:12.7.0	0x0B04 / 0x0505	Effektivspannung, Phase A

Zum Ändern doppelklicken Sie in Zähler → Auslesung auf die Zelle Zuordnung der betreffenden Zeile und wählen ein anderes Ziel aus der Auswahlliste. Die Änderung wird sofort gespeichert.

Die verfügbaren Ziele und die API-Variante stehen unter Integrationen → Zigbee.

Die Uhr

Jede Auslesung erhält einen Zeitstempel. Die Uhr wird aus einer von drei Quellen gestellt — dem Zigbee-Time-Cluster, NTP über WLAN oder manuell aus Ihrem Browser —, wobei Zigbee Vorrang hat, wenn beide Funkwege aktiv sind. Stellen Sie die Zeitzone unter System → Uhr ein, damit lokale Zeitstempel stimmen; siehe Wie die Uhr gestellt wird.

Sie ist nicht batteriegepuffert und geht beim Einschalten und nach einem Stromausfall verloren. Der Schlafmodus verliert sie nicht: Ein batteriebetriebenes Gerät behält zwischen den Auslesungen die richtige Zeit.

Solange die Uhr ungültig ist, beginnen Zeitstempel bei 1970 — ein nützliches Signal im seriellen Protokoll, dass sie noch nicht gestellt wurde.
