Zähler

Vier Registerkarten: Auslesung, Zeitplan, Konfiguration und DLMS/COSEM.

Auslesung

AUSLESEN löst sofort eine Auslesung aus. Die grüne LED leuchtet

dauerhaft, solange das Gerät mit dem Zähler kommuniziert.

Kommunikation

Was die letzte Sitzung ausgehandelt hat — der schnellste Weg zu sehen, ob die optische Verbindung überhaupt steht.

Feld	Bedeutung
Identifikation	Die Identifikationszeichenfolge des Zählers, z. B. /TST6\2METERSIM. Sie beginnt mit einem Herstellercode.
Protokoll	IEC62056-21 oder DLMS/COSEM
Modus	Der verwendete IEC-62056-21-Modus: A, B, C, D oder E
Baudrate	Die tatsächlich ausgehandelte Rate; sie kann unter Ihrem eingestellten Maximum liegen

Werte

Eine Zeile je Datenpunkt, den der Zähler geliefert hat:

Spalte	Bedeutung	Beispiel
ID	Vollständiger OBIS-Code, mit Medium und Kanal	1-0:1.8.0
OBIS	Kurzer OBIS-Code	1.8.0
Wert	Ausgewerteter Zahlenwert	1843.88
Einheit	Maßeinheit	kWh
Beschreibung	Lesbare Bezeichnung, in der Sprache der Oberfläche	Bezogene Wirkenergie gesamt
Zuordnung	Als welches Zigbee-Attribut dieser Wert veröffentlicht wird. Bearbeitbar — siehe unten.	Summation Delivered [kWh]

Die Fußzeile zeigt die Identifikationszeichenfolge des Zählers und wie lange die Auslesung her ist. Welche Zeilen erscheinen, hängt ganz von Ihrem Zähler ab — siehe Zählerauslesungen.

INFO

Auf einem Gerät, das den Zähler noch nicht ausgelesen hat, ist die Tabelle leer: „Die Daten erscheinen hier, sobald das Gerät den Zähler ausliest.“ Wählen Sie

AUSLESEN, um sie zu füllen.

Werkzeugleiste

Bedienelement	Wirkung
SPALTEN	Einzelne Spalten ein- oder ausblenden
FILTER	Zeilen filtern
ZEILENHÖHE	Zeilenhöhe: kompakt, normal oder komfortabel
AUSLESEN	Den Zähler jetzt auslesen
JSON EXPORTIEREN	Die Auslesung als JSON herunterladen — in derselben Form, die die API liefert
EXPORT	Als CSV herunterladen oder drucken

Die Zigbee-Zuordnung ändern

Doppelklicken Sie auf eine Zelle in der Spalte Zuordnung, um sie in eine Auswahlliste zu verwandeln, und wählen Sie das Zigbee-Attribut, als das dieser OBIS-Code veröffentlicht werden soll. Die Änderung wird sofort bei der Auswahl gespeichert — ein eigener Speicherschritt entfällt.

Das ist der normale Weg, die Zuordnung zu ändern; es ist zugleich die einzige Stelle, an der beide nebeneinander stehen, sodass Sie genau sehen, welcher Zählerwert auf welchem Attribut landet.

Eintrag in der Auswahlliste	Wird veröffentlicht als
Nicht zugewiesen	Nichts — der Wert wird gelesen, aber nicht über Zigbee gesendet
Summation Delivered [kWh]	Metering 0x0702 / 0x0000
Summation Received [kWh]	Metering 0x0702 / 0x0001
Active Power [kW]	Electrical Measurement 0x0B04 / 0x050B
Current RMS [A]	Electrical Measurement 0x0B04 / 0x0508
Voltage RMS [V]	Electrical Measurement 0x0B04 / 0x0505

WARNING

Jedes Ziel gehört immer nur zu einem OBIS-Code. Weisen Sie ein Ziel zu, das bereits eine andere Zeile belegt, wird diese andere Zeile auf Nicht zugewiesen zurückgesetzt.

Die vollständige Erklärung samt API-Variante: Zigbee-Referenz → Zuordnung.

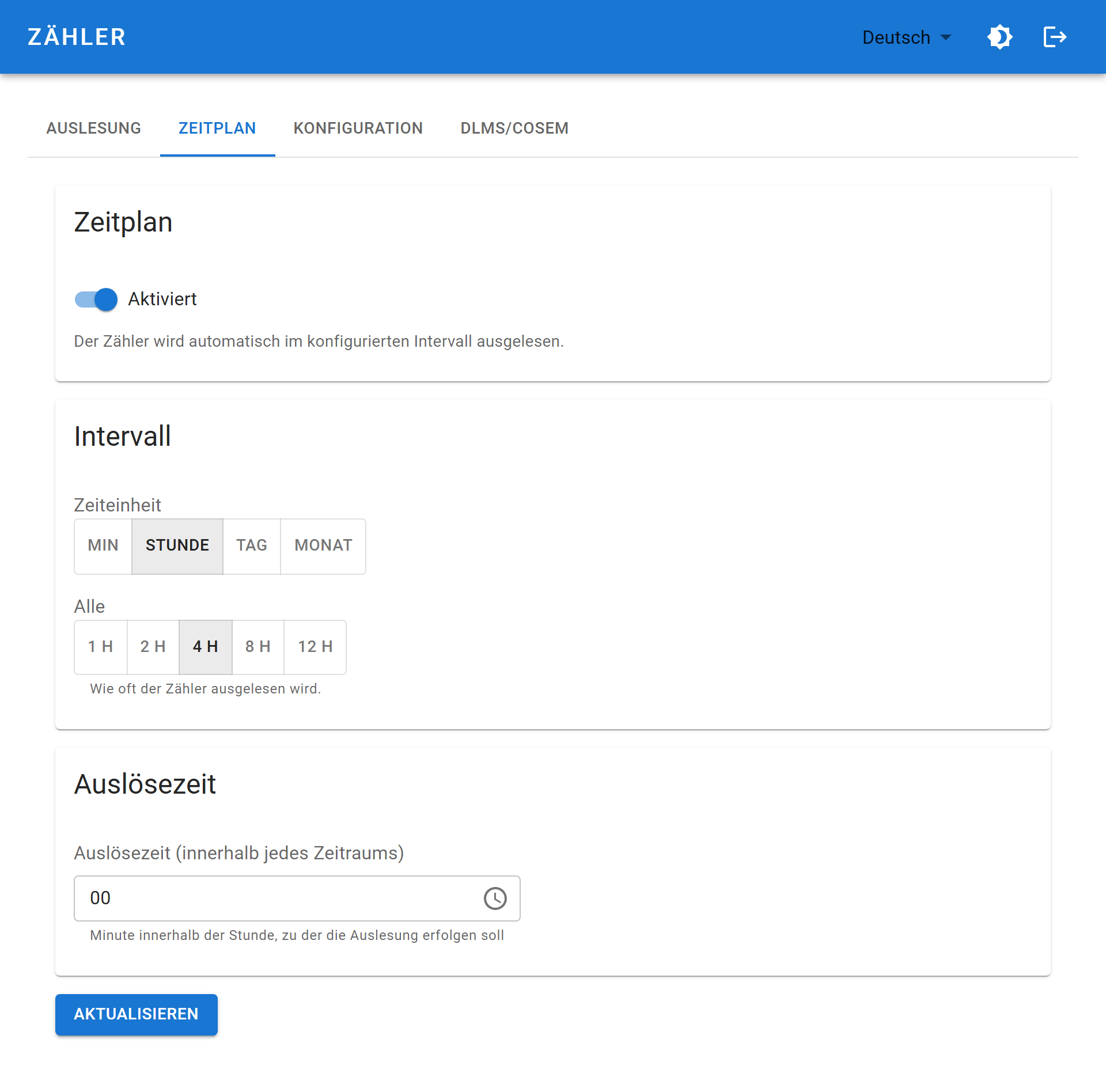

Zeitplan

Wie oft das Gerät von selbst ausliest.

Feld	Optionen
Aktiviert	Schaltet das automatische Auslesen ein oder aus
Zeiteinheit	Min, Stunde, Tag, Monat
Intervall	Minuten: 1, 5, 10, 15, 30 · Stunden: 1, 2, 4, 8, 12 · Tage: 1, 7, 14, 28 · Monate: 1, 2, 3, 6
Auslösezeit	Wo innerhalb des Intervalls ausgelesen wird. Minute bei stündlich; Stunde und Minute bei täglich; Tag, Stunde und Minute bei monatlich. Bei Minutenintervallen ohne Bedeutung.

WARNING

Die Auslesehäufigkeit ist der entscheidende Faktor für die Batterielaufzeit. Siehe Zählerauslesungen → Das richtige Intervall wählen.

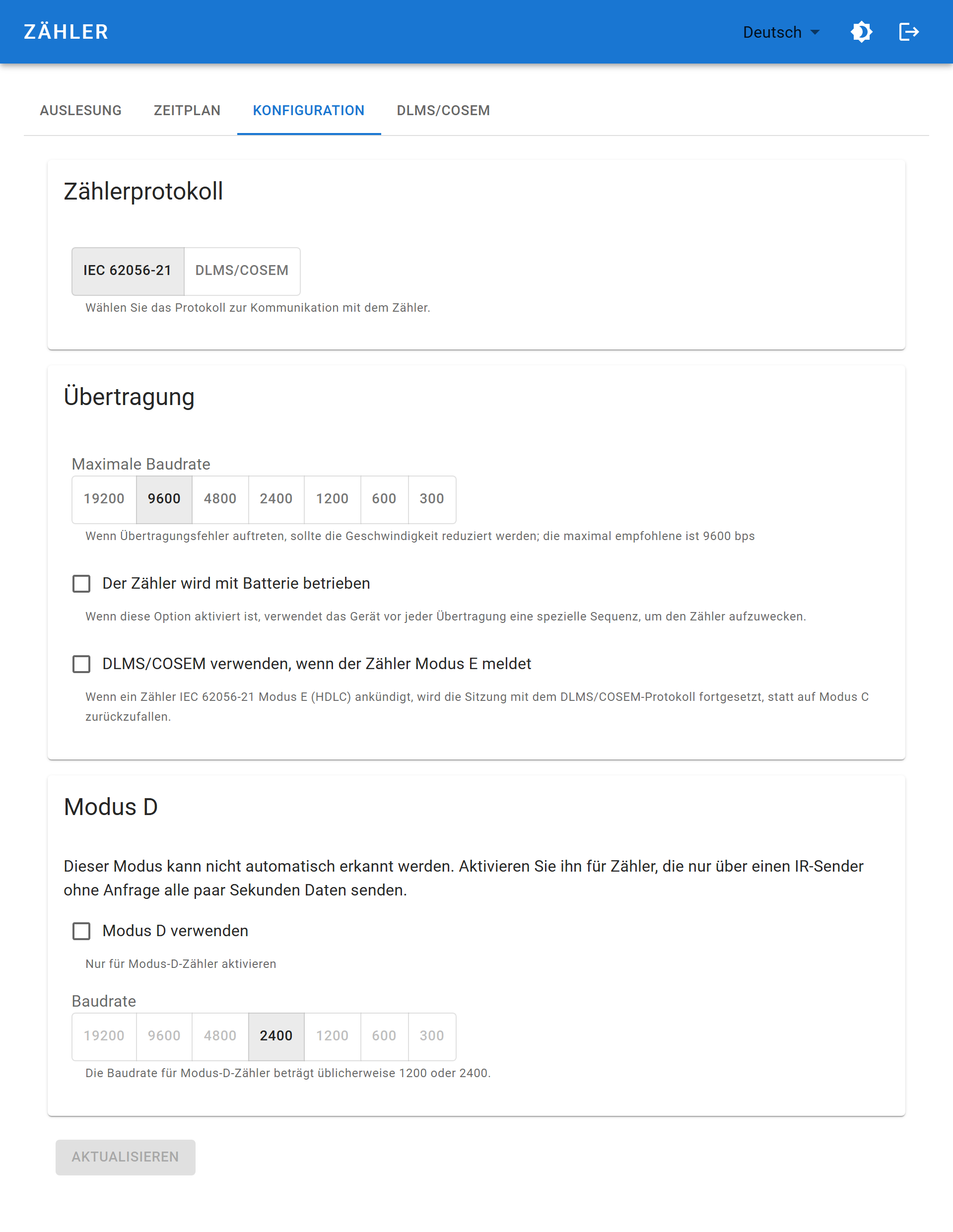

Konfiguration

Zählerprotokoll

Wählen Sie IEC 62056-21 oder DLMS/COSEM. Das bestimmt, welche der Einstellungen unten und auf der Registerkarte DLMS/COSEM überhaupt gelten. Siehe Zählerprotokolle.

Übertragung

Feld	Bedeutung
Maximale Baudrate	Obergrenze für die Aushandlung: 300–19200. Die Sitzung läuft mit der niedrigsten Rate, die beide Seiten akzeptieren. Senken Sie sie, wenn Auslesungen fehlerhaft sind.
Der Zähler wird mit Batterie betrieben	Sendet vor jeder Übertragung eine Wecksequenz. Nötig bei Zählern, die ihre optische Schnittstelle zwischen den Sitzungen abschalten.
DLMS/COSEM verwenden, wenn der Zähler Modus E meldet	Kündigt der Zähler Modus E (HDLC) an, wird in DLMS/COSEM fortgefahren, statt auf Modus C zurückzufallen.

Modus D

Feld	Bedeutung
Modus D verwenden	Der Zähler sendet Messwerte unaufgefordert; das Gerät empfängt passiv, statt Daten abzufragen.
Baudrate	Die feste Rate, mit der der Zähler sendet, üblicherweise 2400.

WARNING

Aktivieren Sie Modus D nur für einen Zähler, der ihn wirklich verwendet — ist er eingeschaltet, sendet das Gerät nie eine Anfrage, und ein gewöhnlicher Zähler im Modus C bleibt stumm.

AKTUALISIEREN speichert die Registerkarte.

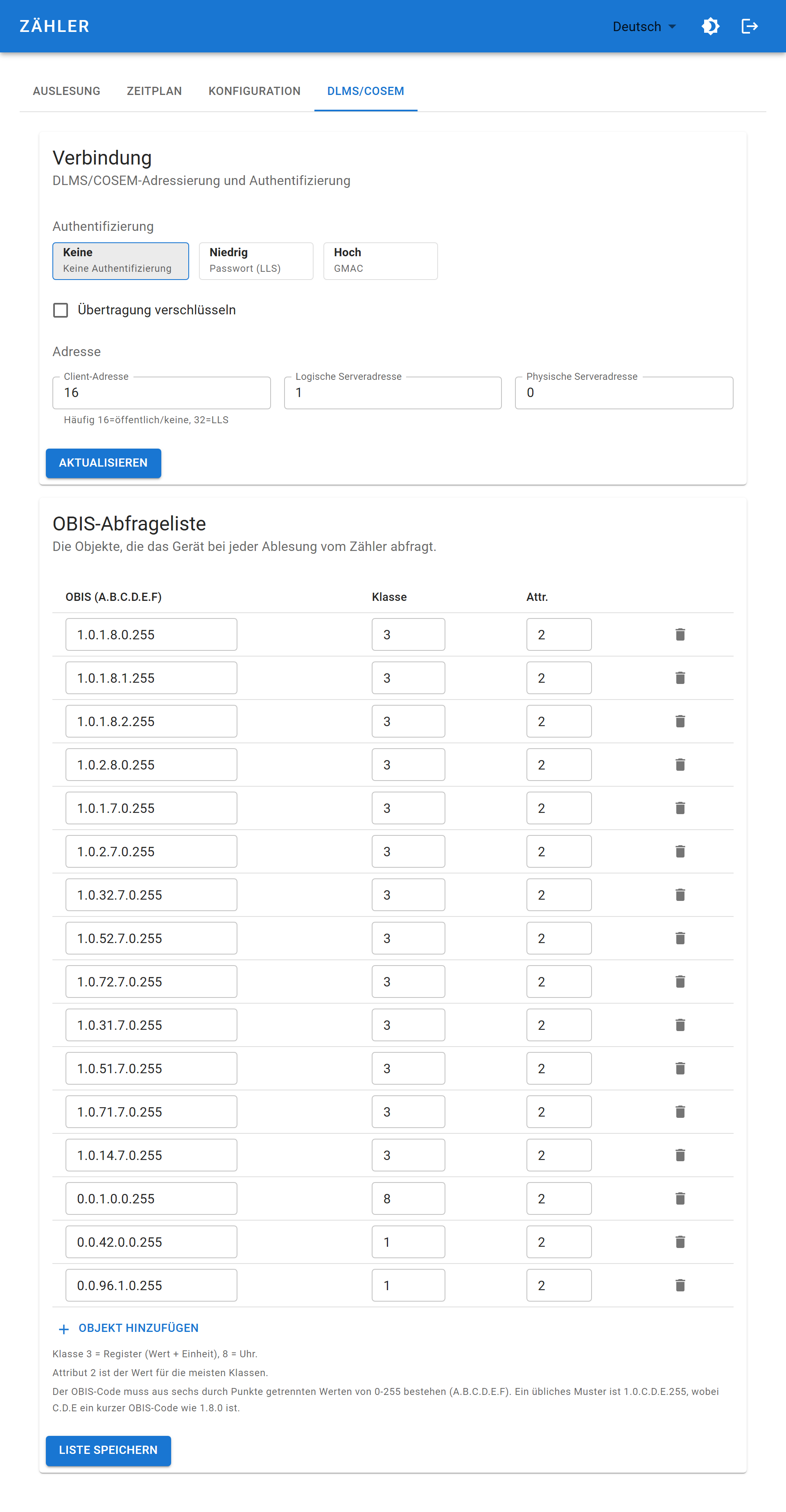

DLMS/COSEM

Nur relevant, wenn das Protokoll auf DLMS/COSEM steht oder die Übergabe bei Modus E aktiviert ist.

Verbindung

Feld	Bedeutung	Üblich
Authentifizierung	Keine (ohne Authentifizierung), Niedrig (Passwort, LLS) oder Hoch (GMAC)	Hängt vom Versorger ab
LLS-Passwort	Passwort für die Authentifizierung Niedrig. Leer lassen behält das gespeicherte.	—
Übertragung verschlüsseln	Die verschlüsselte Anwendungsschicht nutzen	Aus
Blockchiffre-Schlüssel (GUEK)	32 hexadezimale Zeichen (16 Byte)	Vom Versorger
Authentifizierungsschlüssel (AK)	32 hexadezimale Zeichen (16 Byte)	Vom Versorger
Client-Adresse	Client-Rolle, als die sich das Gerät ausgibt	16 = öffentlich/keine, 32 = LLS
Logische Serveradresse	Logisches Gerät innerhalb des Zählers	1
Physische Serveradresse	Physische Adresse des Zählers	0

INFO

Gespeicherte Passwörter und Schlüssel werden weder angezeigt noch von der API zurückgegeben — die Oberfläche zeigt nur, ob ein Passwort gesetzt ist. Ein beim Speichern leer gelassenes Feld behält den bisherigen Wert.

OBIS-Abfrageliste

Die Objekte, die das Gerät bei jeder Auslesung anfordert. DLMS liefert nichts von sich aus; jedes Objekt muss namentlich angefragt werden.

Spalte	Bedeutung
OBIS (A.B.C.D.E.F)	Sechs durch Punkte getrennte Werte 0–255. Häufiges Muster 1.0.C.D.E.255, wobei C.D.E der kurze OBIS-Code wie 1.8.0 ist.
Klasse	COSEM-Interface-Klasse: 1 = Data, 3 = Register (Wert + Einheit), 8 = Clock
Attr	Attributindex. 2 ist bei den meisten Klassen der Wert.

Mit OBJEKT HINZUFÜGEN fügen Sie eine Zeile hinzu, mit dem Löschsymbol entfernen Sie eine, und LISTE SPEICHERN speichert sie.

Kürzen Sie Einträge, die Ihr Zähler ablehnt: Die Anfrage nach einem nicht vorhandenen Objekt kostet bei jeder Auslesung Zeit, und im Batteriebetrieb ist das Energie. Die mitgelieferten Voreinstellungen und ihre Bedeutung stehen unter Zählerprotokolle → OBIS-Abfrageliste.

Entsprechungen in der API

Registerkarte	Endpunkte
Auslesung	/iec62056/read, /iec62056/last
Zeitplan	/iec62056/schedule
Konfiguration	/meter/protocol, /iec62056/config
DLMS/COSEM	/dlms/config, /dlms/obis
