Licznik

Cztery zakładki: Odczyt, Harmonogram, Konfiguracja i DLMS/COSEM.

Odczyt

ODCZYTAJ natychmiast wyzwala odczyt. Zielona dioda świeci ciągle,

dopóki urządzenie komunikuje się z licznikiem.

Komunikacja

Co wynegocjowała ostatnia sesja — najszybszy sposób, żeby sprawdzić, czy łącze optyczne w ogóle działa.

Pole	Znaczenie
Identyfikacja	Łańcuch identyfikacyjny zwrócony przez licznik, np. /TST6\2METERSIM. Zaczyna się od kodu producenta.
Protokół	IEC62056-21 albo DLMS/COSEM
Tryb	Używany tryb IEC 62056-21: A, B, C, D lub E
Szybkość	Faktycznie wynegocjowana prędkość; może być niższa od ustawionego maksimum

Wartości

Jeden wiersz na każdy punkt danych zwrócony przez licznik:

Kolumna	Znaczenie	Przykład
ID	Pełny kod OBIS, wraz z medium i kanałem	1-0:1.8.0
OBIS	Krótki kod OBIS	1.8.0
Wartość	Przetworzona wartość liczbowa	1843.88
Jednostka	Jednostka miary	kWh
Opis	Czytelna nazwa, w języku interfejsu	Energia czynna pobrana, sumarycznie
Mapowanie	Jako który atrybut Zigbee ta wartość jest publikowana. Edytowalne — patrz niżej.	Summation Delivered [kWh]

Stopka pokazuje łańcuch identyfikacyjny licznika i to, jak dawno był odczytany. Zestaw wierszy zależy wyłącznie od Twojego licznika — zobacz Odczyty licznika.

INFO

W urządzeniu, które jeszcze nie odczytało licznika, tabela jest pusta: „Dane pojawią się tutaj, gdy urządzenie odczyta licznik.” Wybierz ODCZYTAJ, aby ją wypełnić.

Pasek narzędzi

Element	Działanie
KOLUMNY	Pokaż lub ukryj poszczególne kolumny
FILTRY	Filtruj wiersze
ROZMIAR RZĘDU	Wysokość wiersza: zwarta, standardowa lub komfortowa
ODCZYTAJ	Odczytaj licznik teraz
EKSPORT JSON	Pobierz odczyt jako JSON — w tej samej postaci, którą zwraca API
EKSPORT	Pobierz jako CSV albo wydrukuj

Zmiana mapowania Zigbee

Kliknij dwukrotnie komórkę w kolumnie Mapowanie, aby zamieniła się w listę rozwijaną, i wybierz atrybut Zigbee, jako który ten kod OBIS ma być publikowany. Zmiana zapisuje się od razu po wybraniu — nie ma osobnego kroku zapisu.

To zwykły sposób zmiany mapowania; jest to zarazem jedyne miejsce, gdzie oba są pokazane obok siebie, więc widać dokładnie, która wartość licznika trafia na który atrybut.

Pozycja listy rozwijanej	Publikowane jako
Nieprzypisane	Nic — wartość jest odczytywana, ale nie wysyłana przez Zigbee
Summation Delivered [kWh]	Metering 0x0702 / 0x0000
Summation Received [kWh]	Metering 0x0702 / 0x0001
Active Power [kW]	Electrical Measurement 0x0B04 / 0x050B
Current RMS [A]	Electrical Measurement 0x0B04 / 0x0508
Voltage RMS [V]	Electrical Measurement 0x0B04 / 0x0505

WARNING

Każdy cel należy jednocześnie tylko do jednego kodu OBIS. Przypisanie celu, który trzyma już inny wiersz, ustawia tamten wiersz z powrotem na Nieprzypisane.

Pełne wyjaśnienie wraz z wariantem przez API: Dokumentacja Zigbee → mapowanie.

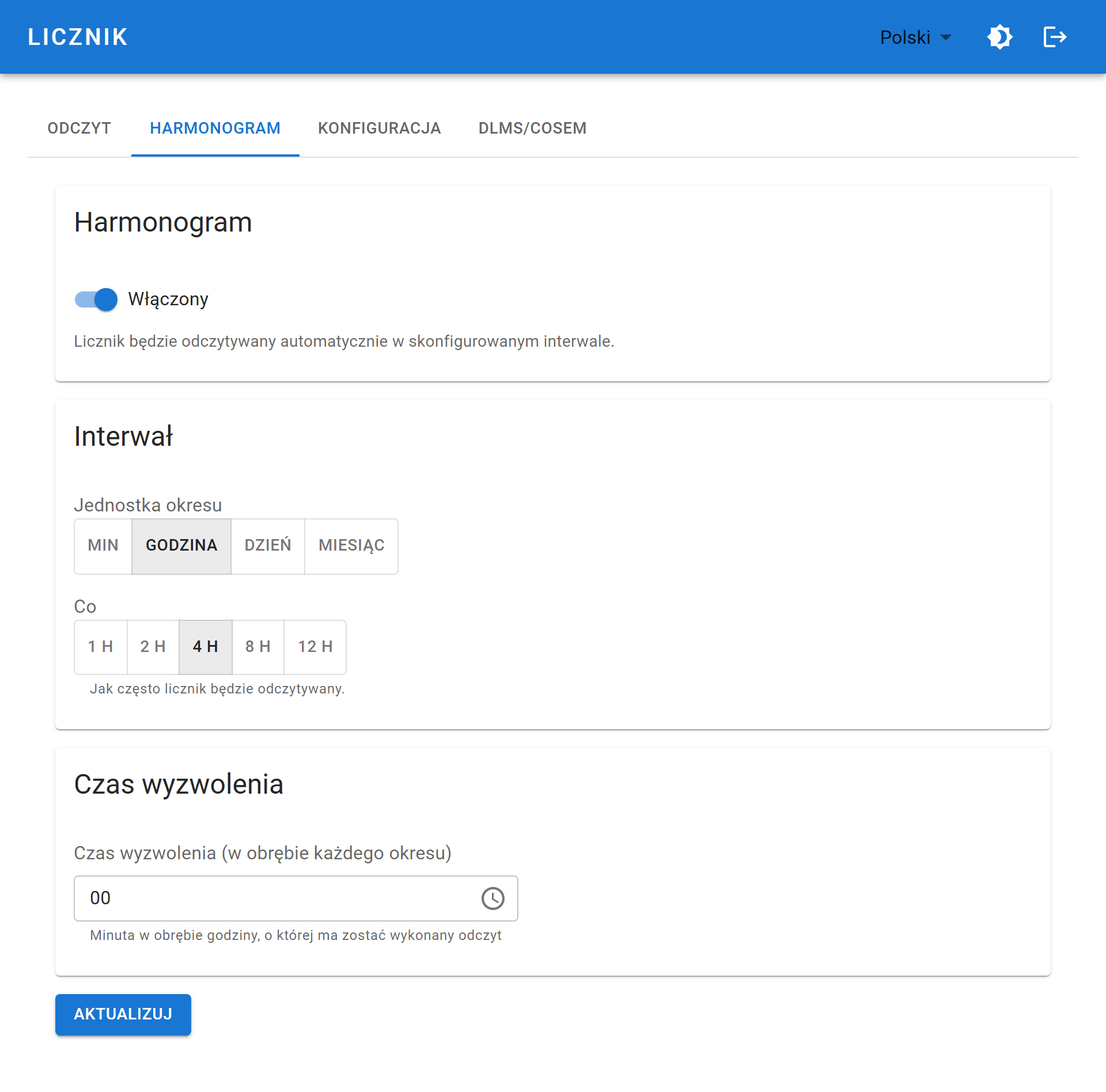

Harmonogram

Jak często urządzenie odczytuje samo z siebie.

Pole	Opcje
Włączony	Włącza lub wyłącza automatyczne odczyty
Jednostka okresu	Min, Godzina, Dzień, Miesiąc
Okres	Minuty: 1, 5, 10, 15, 30 · Godziny: 1, 2, 4, 8, 12 · Dni: 1, 7, 14, 28 · Miesiące: 1, 2, 3, 6
Czas wyzwolenia	W którym miejscu okresu odczytać. Minuta przy harmonogramie godzinowym; godzina i minuta przy dziennym; dzień, godzina i minuta przy miesięcznym. Nieużywane przy okresach minutowych.

WARNING

Częstotliwość odczytów jest głównym czynnikiem decydującym o czasie pracy na bateriach. Zobacz Odczyty licznika → Wybór częstotliwości.

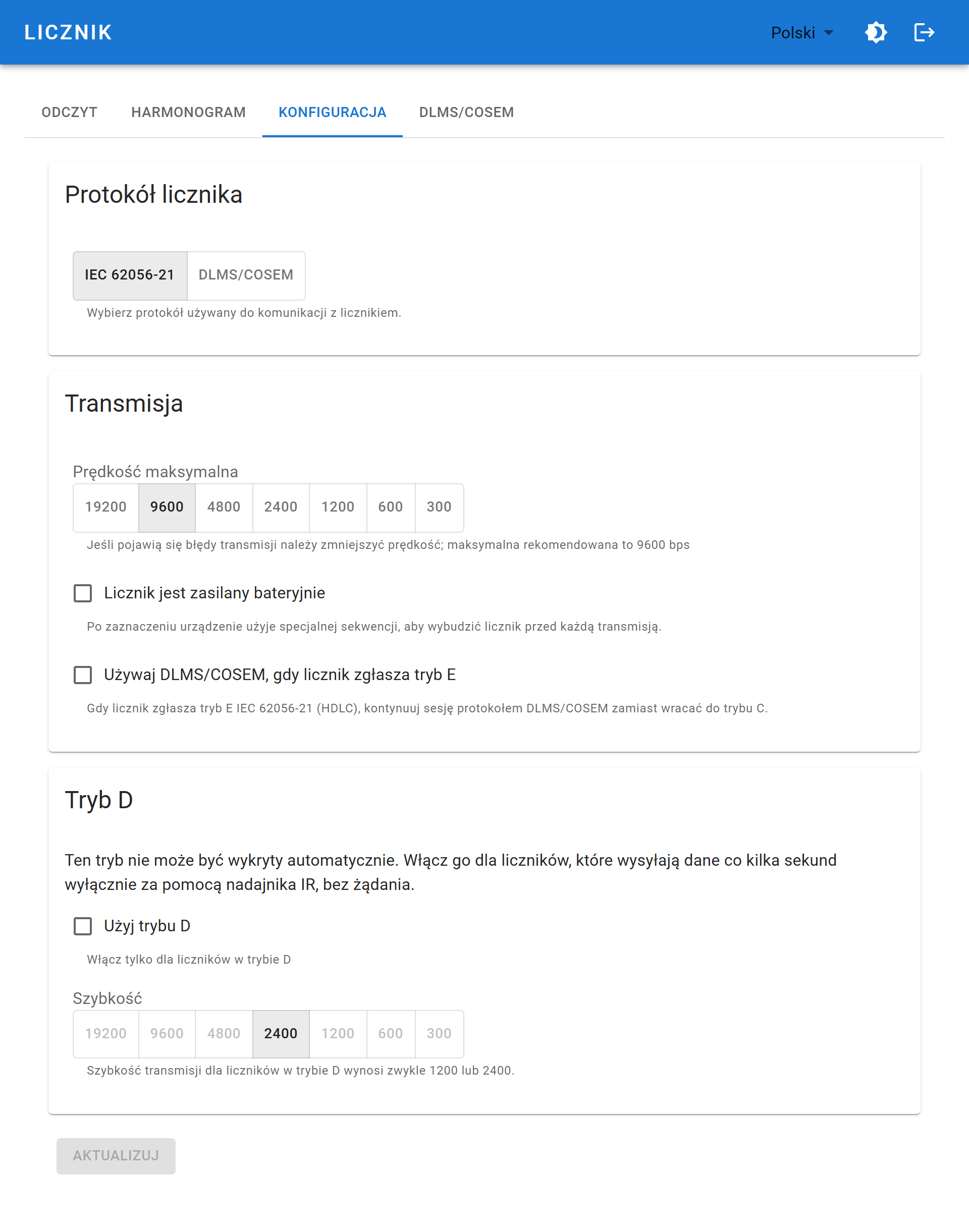

Konfiguracja

Protokół licznika

Wybierz IEC 62056-21 albo DLMS/COSEM. To decyduje, które z ustawień poniżej i na zakładce DLMS/COSEM faktycznie obowiązują. Zobacz Protokoły licznika.

Transmisja

Pole	Znaczenie
Prędkość maksymalna	Pułap negocjacji: 300–19200. Sesja działa z najniższą prędkością akceptowaną przez obie strony. Obniż ją, jeśli odczyty są zniekształcone.
Licznik jest zasilany bateryjnie	Wysyła sekwencję budzącą przed każdą transmisją. Potrzebne przy licznikach, które wyłączają port optyczny między sesjami.
Używaj DLMS/COSEM, gdy licznik zgłasza tryb E	Gdy licznik ogłasza tryb E (HDLC), kontynuuj w DLMS/COSEM zamiast wracać do trybu C.

Tryb D

Pole	Znaczenie
Użyj trybu D	Licznik sam wysyła odczyty; urządzenie słucha, zamiast pytać.
Szybkość	Stała prędkość, z jaką nadaje licznik, zwykle 2400.

WARNING

Włączaj tryb D tylko dla licznika, który naprawdę go używa — przy włączonym trybie D urządzenie nigdy nie wysyła żądania, a zwykły licznik w trybie C pozostanie niemy.

AKTUALIZUJ zapisuje zakładkę.

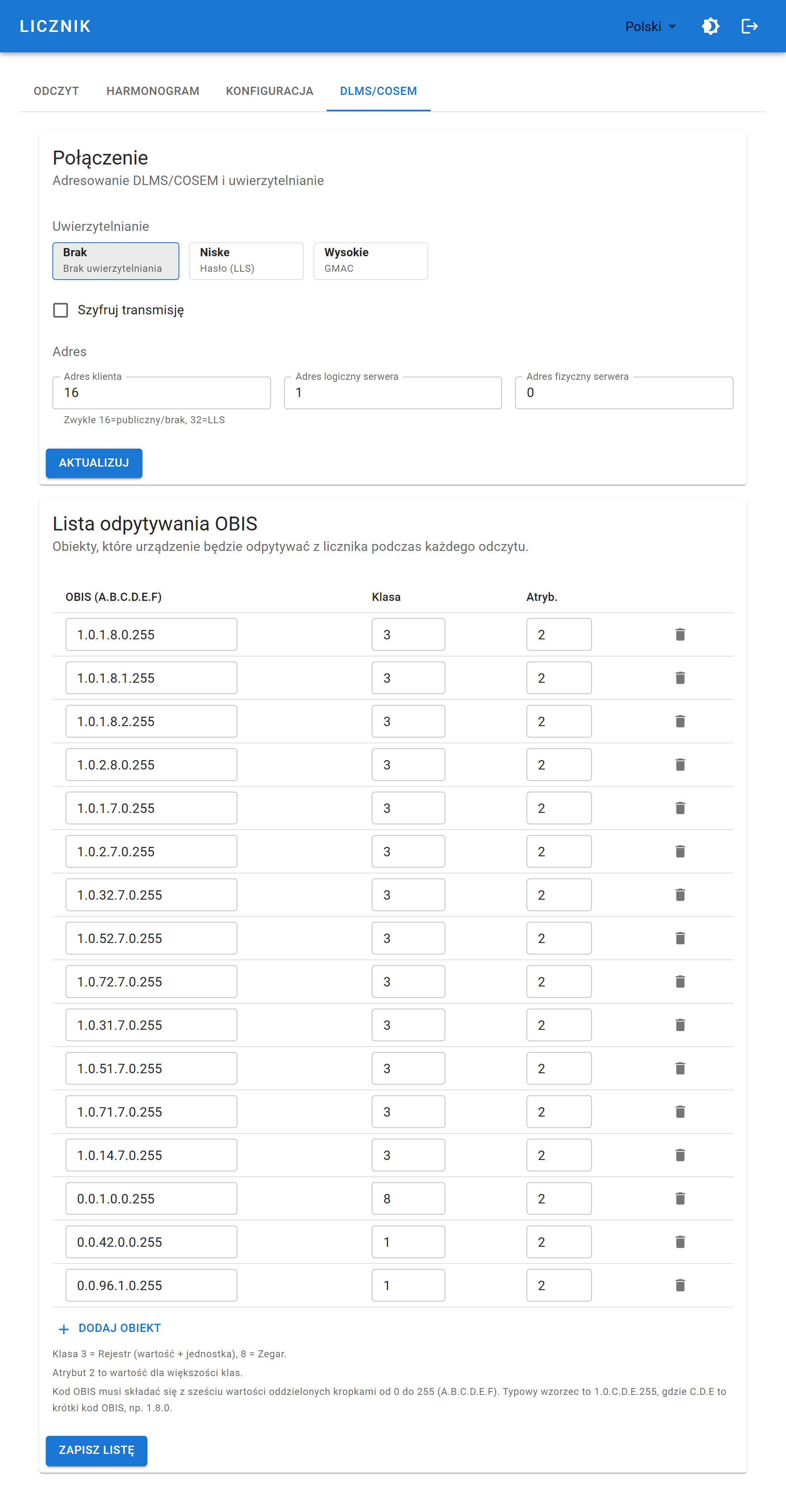

DLMS/COSEM

Istotne tylko wtedy, gdy protokół jest ustawiony na DLMS/COSEM albo gdy włączone jest przekazanie w trybie E.

Połączenie

Pole	Znaczenie	Typowo
Uwierzytelnianie	Brak (bez uwierzytelniania), Niskie (hasło, LLS) albo Wysokie (GMAC)	Zależy od dostawcy
Hasło LLS	Hasło dla uwierzytelniania Niskiego. Puste zachowuje zapisane.	—
Szyfruj transmisję	Użyj szyfrowanej warstwy aplikacyjnej	Wyłączone
Klucz szyfrowania blokowego (GUEK)	32 znaki szesnastkowe (16 bajtów)	Od dostawcy
Klucz uwierzytelniania (AK)	32 znaki szesnastkowe (16 bajtów)	Od dostawcy
Adres klienta	Rola klienta, jako którą przedstawia się urządzenie	16 = publiczny/brak, 32 = LLS
Adres logiczny serwera	Urządzenie logiczne wewnątrz licznika	1
Adres fizyczny serwera	Adres fizyczny licznika	0

INFO

Zapisane hasła i klucze nigdy nie są wyświetlane ani zwracane przez API — interfejs pokazuje tylko, czy hasło jest ustawione. Pozostawienie pola pustego przy zapisie zachowuje dotychczasową wartość.

Lista odpytywania OBIS

Obiekty, o które urządzenie prosi przy każdym odczycie. DLMS nie podaje danych z własnej inicjatywy; o każdy obiekt trzeba poprosić po nazwie.

Kolumna	Znaczenie
OBIS (A.B.C.D.E.F)	Sześć wartości 0–255 oddzielonych kropkami. Częsty wzorzec 1.0.C.D.E.255, gdzie C.D.E to krótki kod OBIS, taki jak 1.8.0.
Klasa	Klasa interfejsu COSEM: 1 = Data, 3 = Register (wartość + jednostka), 8 = Clock
Atr	Indeks atrybutu. 2 to wartość w większości klas.

Użyj DODAJ OBIEKT, aby dodać wiersz, ikony kosza, aby usunąć, a

ZAPISZ LISTĘ, aby zapisać.

Przytnij wpisy, które Twój licznik odrzuca: żądanie nieistniejącego obiektu kosztuje czas przy każdym odczycie, a na bateriach to energia. Domyślne wpisy i ich znaczenie wymienia Protokoły licznika → Lista odpytywania OBIS.

Odpowiedniki w API

Zakładka	Endpointy
Odczyt	/iec62056/read, /iec62056/last
Harmonogram	/iec62056/schedule
Konfiguracja	/meter/protocol, /iec62056/config
DLMS/COSEM	/dlms/config, /dlms/obis
